Плотномеры газа: точный контроль плотности для безопасности и учета

Плотномер газа — это высокоточный измерительный прибор, предназначенный для непрерывного или дискретного определения плотности (или удельного веса) газообразных сред. Данные устройства являются критически важным элементом систем контроля технологических процессов, коммерческого учета газа и обеспечения безопасной эксплуатации газового оборудования, особенно при работе с токсичными, горючими и изолирующими газами.

Где применяются плотномеры газа

Оборудование для измерения плотности газов широко востребовано в различных отраслях промышленности:

• Электроэнергетика и распределительные сети — для непрерывного контроля плотности элегаза (SF₆) в высоковольтном оборудовании (выключателях, трансформаторах, распределительных устройствах). Снижение плотности газа указывает на утечку и угрозу потери изолирующих свойств;

• Нефтегазовая отрасль — для определения плотности и удельного веса природного газа при его добыче, транспортировке и коммерческом учете, а также для контроля состава технологических газов;

• Химическая промышленность — для контроля плотности газовых смесей в реакторах, колоннах и технологических трубопроводах в процессе производства;

• Метрологические службы — для поверки и калибровки расходомеров и счетчиков газа, так как знание фактической плотности необходимо для корректного пересчета объемного расхода в массовый;

• Системы КИПиА — для контроля параметров газов-носителей и рабочих сред в различных технологических установках.

Принцип работы плотномеров газа

В основе работы современных плотномеров газа лежат различные физические принципы, выбор которых зависит от требуемой точности и условий эксплуатации:

1. Колебательный (вибрационный) метод

Наиболее распространенный и точный метод для промышленных плотномеров. Принцип основан на зависимости резонансной частоты колебаний чувствительного элемента (обычно U-образной трубки или вибрирующего цилиндра) от массы (и, следовательно, плотности) газа, заполняющего этот элемент. Измерительная трубка приводится в колебания с постоянной амплитудой. При изменении плотности газа меняется его масса, участвующая в колебаниях, что приводит к изменению резонансной частоты. Высокоточный электронный блок измеряет частоту и преобразует ее в значение плотности. Данный метод обеспечивает высокую точность, стабильность и быстродействие.

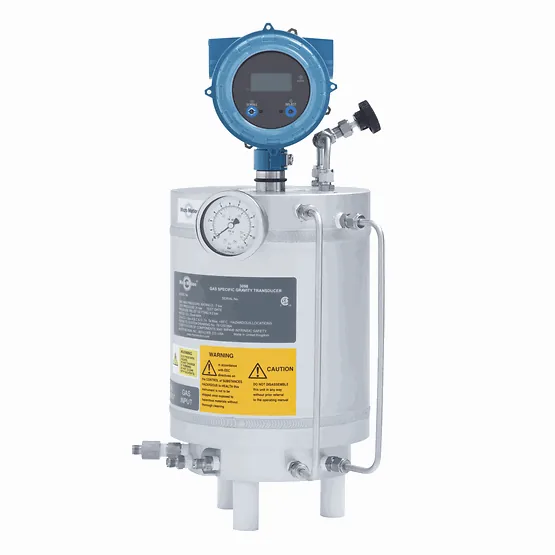

2. Метод удельного веса (гравиметрический метод)

В некоторых конструкциях измеряется удельный вес газа — отношение его плотности к плотности воздуха или другого газа-стандарта при одинаковых условиях. Принцип может быть основан на измерении выталкивающей силы, действующей на погруженный в газ поплавок или на изменении веса контрольного объема газа.

3. Метод прямого измерения давления и температуры

Косвенный метод, при котором плотность рассчитывается на основе измерения абсолютного давления и температуры газа с использованием уравнения состояния (например, уравнения Менделеева-Клапейрона). Точность этого метода существенно ниже, чем прямых методов, и сильно зависит от того, насколько газ подчиняется законам идеальных газов.

Как выбрать плотномер газа

Выбор подходящего плотномера газа требует учета ряда критических параметров. Наши специалисты рекомендуют обратить внимание на следующие критерии:

Измеряемый газ

Определите, для какого газа (или газовой смеси) вам необходим плотномер. Для элегаза (SF₆) требуются специальные плотномеры с высокой чувствительностью к его плотности и конструкцией, рассчитанной на высокое давление. Для природного газа необходима компенсация влияния его компонентного состава.

Диапазон измерений

Уточните диапазон рабочих плотностей и удельных весов газа в вашем технологическом процессе. Плотномер должен перекрывать этот диапазон с запасом, обеспечивая максимальную точность в рабочей точке.

Условия эксплуатации

Учитывайте:

• Рабочее давление — прибор должен быть рассчитан на давление в трубопроводе или оборудовании;

• Рабочая температура — диапазон температур, в котором прибор сохраняет заданную точность;

• Внешние условия — наличие вибрации, агрессивных сред, требования к взрывозащите.

Необходимая точность

Для задач коммерческого учета газа требуются высокоточные плотномеры с минимальной погрешностью. Для индикации критического падения плотности (например, для сигнализации об утечке элегаза) допустима более низкая точность, но важна надежность и четкость срабатывания уставок.

Тип выходного сигнала

Определите, какой сигнал должен выдавать плотномер для интеграции в вашу систему:

• Аналоговый (4-20 мА, 0-10 В) — для передачи текущего значения плотности в систему управления;

• Цифровой (Modbus, HART) — для передачи измеренных значений и диагностических данных в цифровом виде;

• Дискретный — для подачи сигнала тревоги (например, при падении плотности элегаза ниже уставки).

Наличие дополнительных функций

• Температурная компенсация — критична для получения корректных значений, так как плотность газа сильно зависит от температуры;

• Компенсация давления — важна при переменном давлении в системе;

• Индикация на месте — наличие встроенного дисплея для визуального контроля;

• Искробезопасное исполнение — обязательно для использования во взрывоопасных зонах.

Разновидности плотномеров газа

На рынке представлен широкий спектр плотномеров газа, которые можно классифицировать по нескольким признакам:

По назначению:

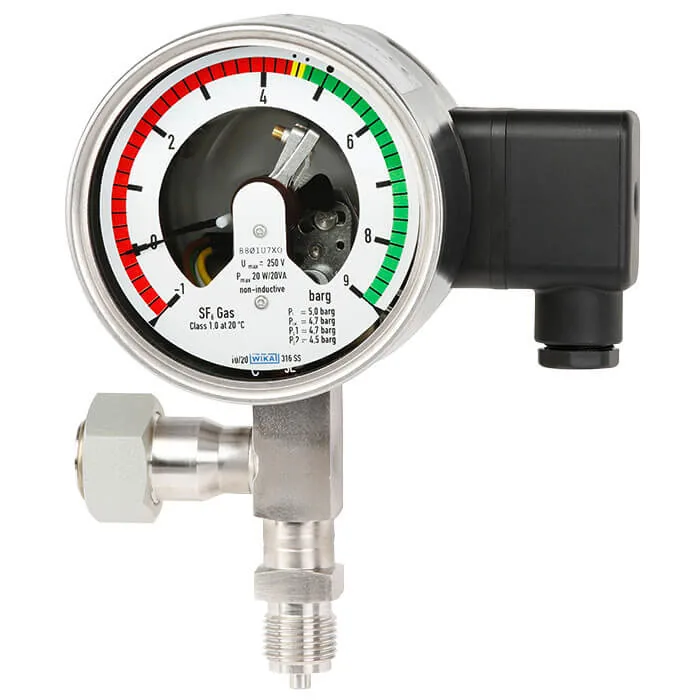

• Для элегаза (SF₆) — специализированные плотномеры, используемые в высоковольтном оборудовании. Часто оснащены запорными вентилями, тестовыми присоединениями и электроконтактами (уставками) для сигнализации о падении плотности газа ниже допустимого уровня.

• Для природного газа и технологических сред — плотномеры, используемые на газораспределительных станциях, в технологических трубопроводах и системах учета газа.

По конструктивному исполнению:

• Врезные (инлайн) — устанавливаются непосредственно в трубопровод, поток газа проходит через измерительный элемент прибора.

• Погружные — чувствительный элемент размещается непосредственно в газовой среде (например, внутри резервуара или камеры высоковольтного оборудования).

По типу материала корпуса:

• Из нержавеющей стали — для агрессивных сред и высоких давлений (например, 316L для работы с химически активными газами).

• Из специальных сплавов — для обеспечения высокой коррозионной стойкости и стабильности характеристик в условиях перепадов температур.

По наличию вспомогательных устройств:

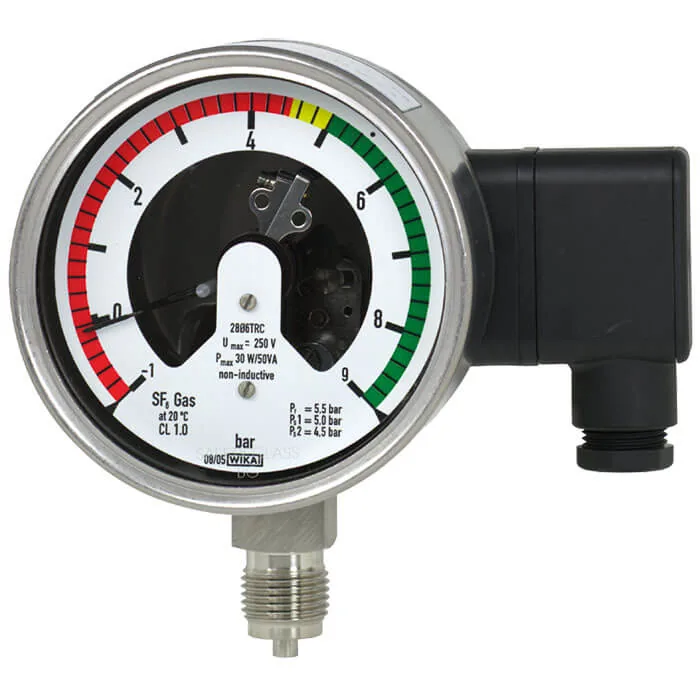

• С запорным вентилем и тестовым присоединением — позволяют выполнять проверку и калибровку плотномера без его демонтажа и отключения оборудования.

• С электроконтактами (уставками) — обеспечивают формирование дискретного сигнала при достижении плотностью заданных предельных значений.

Преимущества использования профессиональных плотномеров газа

Применение современных плотномеров газа обеспечивает критические преимущества для безопасности и экономики производства:

• Безопасность эксплуатации — непрерывный контроль плотности элегаза в высоковольтном оборудовании позволяет своевременно обнаружить утечки и предотвратить аварийное отключение или разрушение оборудования.

• Повышение точности учета — точное измерение плотности газа позволяет корректно пересчитывать объемный расход в массовый, что критически важно для коммерческих расчетов между поставщиками и потребителями.

• Стабильность технологических процессов — контроль плотности газовых смесей обеспечивает поддержание заданного состава и качества продукции в химических и нефтехимических производствах.

• Экономическая эффективность — раннее обнаружение утечек дорогостоящих газов (элегаз, гелий) позволяет минимизировать потери и затраты на их дозаправку.

• Надежность и долговечность — современные плотномеры, выполненные из высококачественных материалов, обладают большим сроком службы и низкими эксплуатационными затратами.

Цена и как купить

Цена на плотномеры газа зависит от метода измерения, материала исполнения, диапазона рабочих давлений, класса точности и наличия дополнительных функций (индикация, уставки, взрывозащита). Инвестиции в качественный плотномер — это вложение в безопасность вашего оборудования и точность учета энергоресурсов.

Чтобы купить плотномер газа, который наилучшим образом соответствует требованиям вашего технологического процесса, обратитесь к нашим специалистам. Мы предоставим детальную информацию по каждой модели, поможем подобрать оптимальную конструкцию (для элегаза, природного газа или других сред) и рассчитаем индивидуальное коммерческое предложение с учетом ваших потребностей. Обеспечьте надежность и безопасность вашей газовой инфраструктуры — свяжитесь с нами прямо сейчас!
