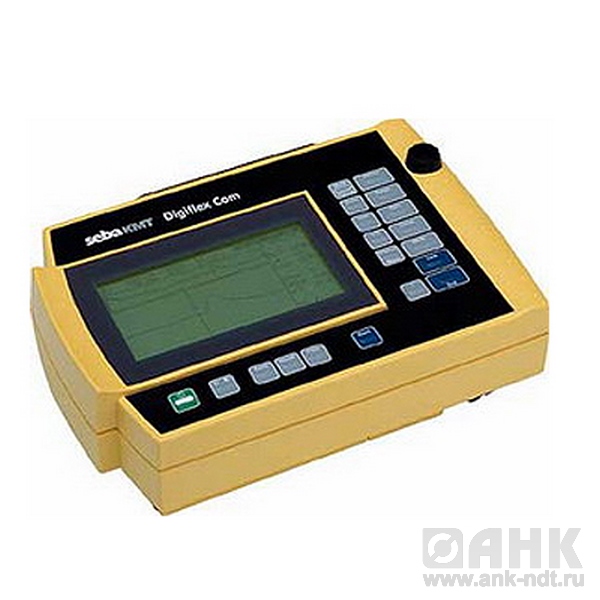

Описание рефлектометра Digiflex Com
Тип оборудования: Рефлектометр, генератор звуковых частот
Производитель:SebaKMT, Германия
Серия:Digiflex
Модель: Digiflex Com
Описание: Прибор для определения мест неисправностей в медных кабелях
Гарантия на рефлектометр Digiflex Com: 1 год.
Назначение рефлектометра Digiflex Com:
Digiflex Com - это компактный и мощный рефлектометр для определения мест неисправностей в медных кабелях. Данный прибор отличает высокая разрешающая способность в ближнем диапазоне (2,5 см) и большая дальность измерения (30 км диапазон измерения).
Его простое обслуживание и применение в нем новейших технологий позволяют даже неподготовленному пользователю точно и быстро произвести локализацию неисправности. В то же время для экспертов прибор предоставляет дополнительные многочисленные возможности.
При рефлектометрии, с целью локализации места неисправности, в кабель посылается соответствующий импульс. Импульсы распространяются по кабелю и отражаются от места неисправности. По амплитуде и форме эхо-сигнала можно определить вид неисправности.
Отличительные особенности рефлектометра Digiflex Com:
- высокое разрешение 2,5 см в диапазоне 50 м
- простое управление через меню и функцию помощи
- регулировка усиления в зависимости от расстояния до места неисправности
- наглядная обработка эхограммы при помощи технологии ON-LINE-ZOOM с отображением в двух масштабах
- большой ЖК-дисплей с подсветкой
- однократное измерение, продолжительное измерение и усреднение
- максимальное входное напряжение (250 В)
- внутренняя память на 50 эхограмм
- последовательный порт для подключения принтера и ПК
- возможность загрузки в память прибора эхограммы из ПК с помощью программного обеспечения базы данных
- прочный, влагонепроницаемый корпус для применения в полевых условиях
Технические характеристики рефлектометра Digiflex Com:
| Диапазон измерения | 50 м до 30000 м (растянутый 5 м) |
| Виды измерения | Прямое измерение с внутренним моделированием |
| | IFL-режим (ошибки, зависящие от времени) |
| | Сравнительное измерение двух пар |
| | Дифференциальное измерение двух пар |
| | Измерение связи, скрещивание жил, |
| | (проникновение влаги с преобразователем ошибок) |
| Длительность импульсов | 5, 10, 20, 50, 200, 750, 3000 нс |
| Шкала локализации | µs, m, ft |
| Макс. разрешение | 2,5 см |
| Погрешность | ± 0,1 % диапазона измерения |
| | ± текущее разрешение |
| V/2 установка | 30 - 150 m/µs |
| | 98 - 492 ft/ms |
| NVP-коэффициент | 0,200 - 0,9999 |
| Динамический диапазон | 90 dB |
| Дисплей | 256 x 128 Pixel |
| Амплитуда импульса | 10 V на 130 Ohm |
| Внутреннее наращивание | 40 - 200 Ohm |
| Питание | NiMH-сменный аккумулятор |
| | внешнее: 230 V AC; 11 - 15 V DC |
| Рабочий диапазон температур | от -10 °C до +50 °C |
| Диапазон температур хранения | от -20 °C до +60 °C |
| Корпус | Пластмассовый, IP 55 по DIN 40 050 |
| Размеры (Ш x В х Г) | 260 x 176 x 70 мм |
| Вес | 1,5 кг |
