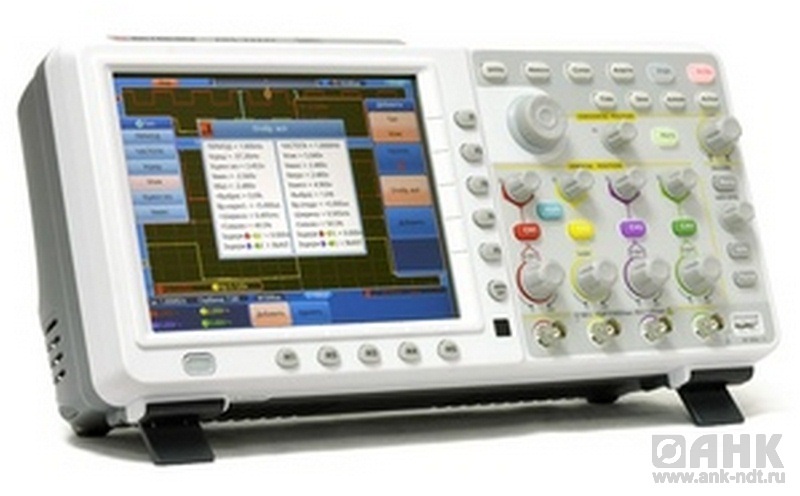

Описание ADS-2074T осциллографа цифрового
4 канала. Полоса пропускания - 70 МГц. Touchscreen дисплей. Частота дискретизации - 1 Гвыб/с. Макс. память - 7,6 М. Скорость захвата 50000 осц/сек. Входной импеданс: 1 МОм /50 Ом. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Интерфейс: USB-host, USB-device, VGA, LAN. Дисплей: 20 см, цветной, TFT, 800 х 600. Вес: 1,5 кг. Размеры: 380 x 180 x 115 мм.
Гарантийный срок: 14 месяцев
Серия цифровых осциллографов АКТАКОМ ADS-2хх4T - это первые четырехканальные цифровые осциллографы Актаком с сенсорным дисплеем.
Приборы имеют широкие функциональные возможности и обладают отличными техническими параметрами, среди которых можно выделить: скорость захвата осциллограмм до 50000 осц/сек, максимальную глубину записи до 7,6 млн. точек, возможность установки 50-Омного входного импеданса. Такие параметры в сочетании с компактностью и доступной ценой позволяют использовать данные модели в самых различных областях, а благодаря наличию выхода VGA, к приборам можно подключить внешний монитор или телевизор, что особенно удобно для применения в учебном процессе или при проведении презентаций.
Технические характеристики
| Характеритстика | Значение | | |||||
| Полоса пропускания | 70 MГц | | |||||
| Количество каналов | 4 | | |||||
| Скорость захвата осциллограмм | 50 000 осц/сек | | |||||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | | ||||
| Макс.дискретизация(реальное время) | 1 Гвыб/сек | | |||||
| Вход | Связь по входу | открытый, закрытый, земля | | ||||
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ; 50 Ω±1% | | |||||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | | |||||
| Максимальное входное напряжение | 1 MΩ: 400 Вп-п (DC + AC пик-пик) 50 Ω: 5 Вп-п (DC + AC пик-пик) | | |||||
| Ограничение полосы пропускания | полный диапазон | | | ||||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | | | ||||
| Задержка между каналами (типичное) | 150 пс | | |||||
| Параметры горизонтальной системы | | | | | |||
| Интерполяция | sin (x)/x | | |||||
| Глубина записи | 7,6 М точек | | |||||
| Коэффициент развертки | 2 нс/дел ~ 100 с/дел, с шагом 1~2~5 | | |||||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) | | |||||
| Погрешность времени выборки и времени задержки | ±100 ppm | | | | | ||
| Параметры вертикальной системы | АЦП | 8 бит (4 канала одновременно) | | | | ||
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел | | | | | | |
| Диапазон смещения | ±10 делений | | | | | | |
| Полоса пропускания для аналогового периодического сигнала | 70 МГц | | | | | | |
| Низкочастотный предел | ≥10 Гц ( на входе, закрытый вход, -3dB) | | | | | | |
| Время нарастания | ≤5 нс (типичное) | | | | | | |
| Погрешность коэф.усиления | ±3% | | | | | | |
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) | | | | | | |
| Измерения | Курсорные | ΔV и ΔT между курсорами | | | | | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | | | | | ||
| Математические операции | +, -, *, /,БПФ | | | | | ||
| Сохранение во внутреннюю память | 4 опорные осциллограммы | | | | | ||
| Фигуры Лиссажу (X-Y) | Диапазон | Полный | | | | | |
| Сдвиг фаз | ±3 градуса | | | | | ||
| Система запуска | Тип запуска | Фронт, импульс, видео, скорость нарастания | | | | | |
| Режим | Авто, обычный, однократный | | | | | ||
| Диапазон уровня запуска | ±6 делений от центра экрана | | | | | ||
| Чувствительность уровня запуска | ±0.3 деления | | | | | ||
| Стандарт видеосигнала | NTSC, PAL и SECAM | | | | | ||
