Поверка Фурье-спектрометра TANGO-R в Казани
Назначение: для измерения оптических спектров отражения в инфракрасном (ИК) диапазоне, для производственного анализа спектров отражения твердых тел и порошков.

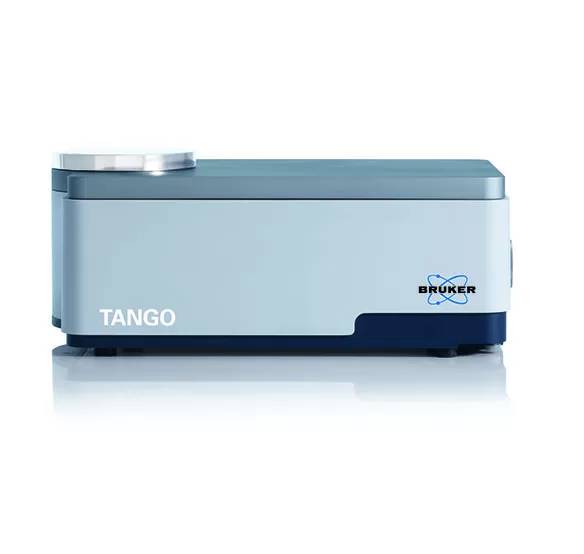

Поверка Фурье-спектрометра TANGO-R
Принцип действия Фурье-спектрометров основан на применении интерферометра, в котором при перемещении одного из интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен с трехгранными отражателями. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферо-грамма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркала в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с He-Ne лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
В спектрометре реализуется метод измерения диффузного отражения с помощью “интегрирующей сферы”, которая собирает максимум отраженного образцом излучения и направляет его на детектор.
Программное обеспечение
Работа спектрометра контролируется с помощью программного обеспечения (ПО) OPUS™ версия 7.0. В ПО входит приложение OPUS Validation Program (OVP) — прикладная программа обеспечивает автоматическую проверку спектрометра, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ). Данные по ПО приведены в таблице
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа управления и обработки данных | OPUS™ | 7.0 | 9729AE7D (по файлу opus.exe) | CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Поверка осуществляется по документу: «Фурье-спектрометры TANGO-R. Методика поверки МП 85.Д4-12 », утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 02 октября 2012 г.
Сведения о методах измерений
- Сведения о методиках измерений приведены в руководстве по эксплуатации «Фурье-спектрометры TANGO-R», п.6 «Измерение».
Нормативные и технические документы, устанавливающие требования к Фурье-спектрометрам TANGO-R
- Техническая документация фирмы «Bruker Optik GmbH», Германия.
- ГОСТ 8.557-2007. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм.
