Поверка микрометра гладкого МК в Казани
Назначение: для измерений наружных линейных размеров деталей.
Поверка микрометра гладкого МК
Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток, микрометрического винта со стеблем и барабаном или жидкокристаллического экрана, стопора, трещотки.
Микрометры изготавливаются двух видов:

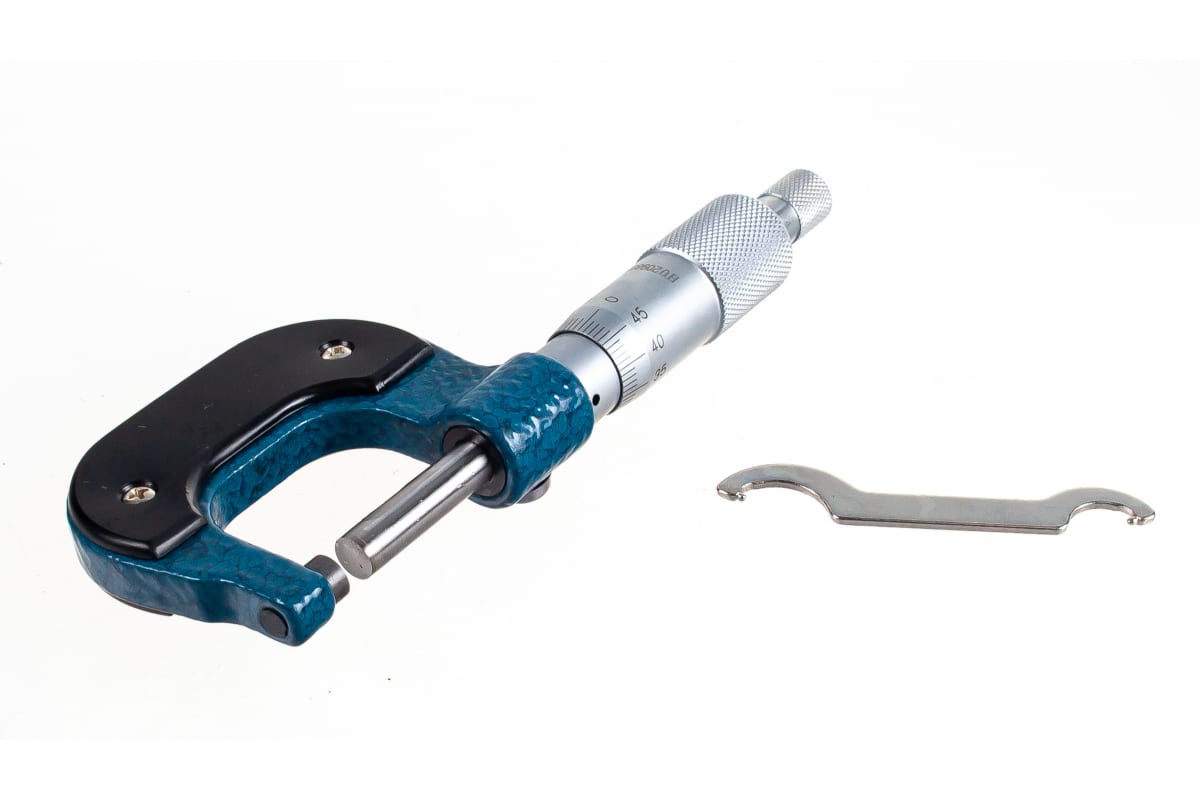

- с отсчетом показаний по шкалам стебля и барабана (рисунок 1). Отсчетное устройство — микрометрическая головка с ценой деления 0,01мм, основанная на применении винтовой пары, которая преобразует вращательное движение микровинта в поступательное движение подвижной измерительной пятки;
- с отсчетом показаний по цифровому отсчетному устройству с дискретностью отсчета 0,001 мм. Цифровое устройство расположено на продолжении винтовой пары, и представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как, включение/выключение/обнуление результата измерений (ON/OFF-SET); выбор абсолютных или относительных измерений/выбор единиц измерений дюймы или миллиметры (ABS/INC-UNIT). Питание микрометров осуществляется от встроенного источника питания.
Измерительные поверхности оснащены твердым сплавом. Для установки микрометров в начальное положение используется установочная мера (кроме микрометров с верхним пределом измерений до 25 мм).
Поверка осуществляется по документу МП 54224-13 «Микрометры гладкие типа МК. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 22 марта 2013 г.
Основные средства поверки:
- пластина плоская стеклянная ПИ 60 с отклонением от плоскостности не более 0,09 мкм;
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
- прибор универсальный для измерений длины с допускаемой абсолютной погрешностью не более 0,30 мкм на всем диапазоне измерений.
Сведения о методах измерений
Метод измерений изложен в разделе «Порядок работы» паспорта микрометров.
Нормативные и технические документы, устанавливающие требования к микрометрам гладким типа МК
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9 .50 м и длин волн в диапазоне 0,2 … 50 мкм»; ГОСТ 6507-90 «Микрометры. Технические условия».
