Поверка мультиметра CMM-10 в Казани

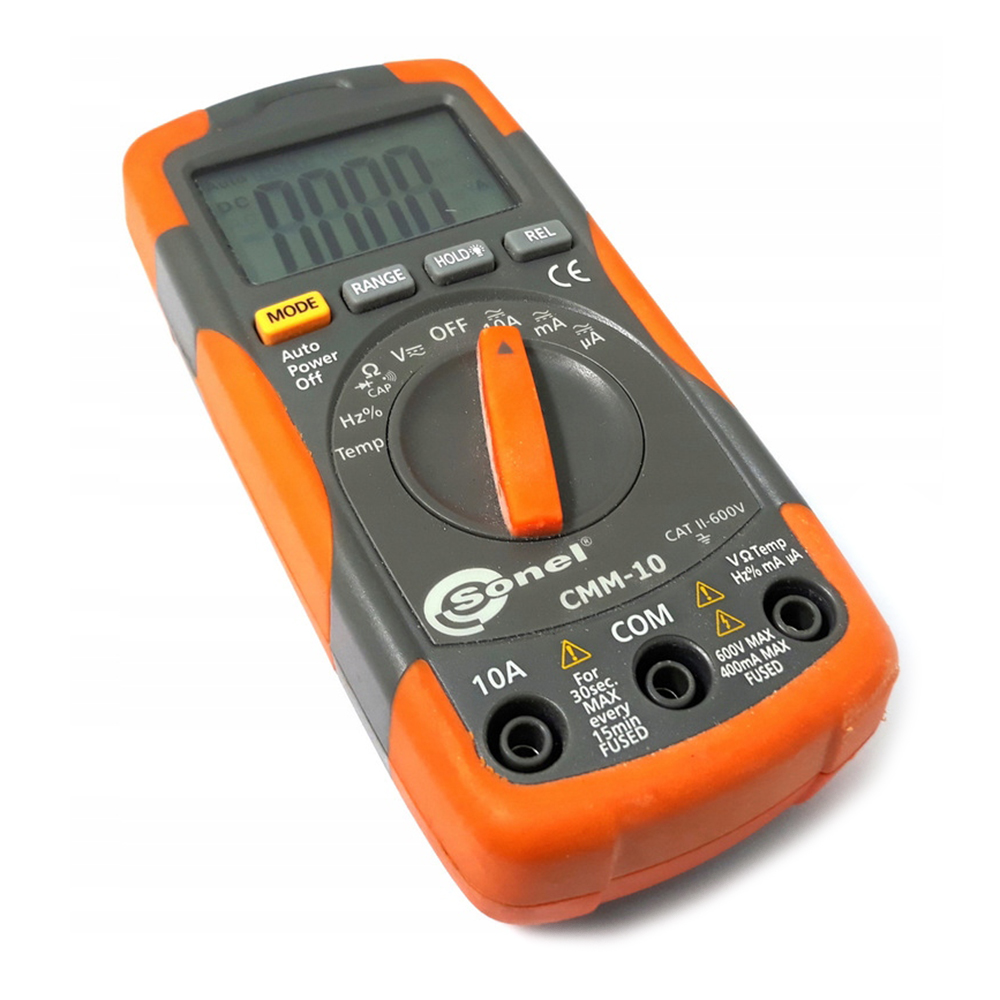

Мультиметры цифровые CMM-10 разработаны для измерения основных электрических величин. Являются удобным, портативным и функциональным инструментом как в профессиональной деятельности, так и для бытового использования. Корпус мультиметра выполнен из качественного пластика с прорезиненными вставками со степенью защиты — IP40. Дисплей оснащен яркой диодной подсветкой. Поверка мультиметра CMM-10 проводится в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Основные характеристики:
- измерение напряжения постоянного и переменного тока до 600 В;
- измерение силы постоянного и переменного тока до 10 А;
- измерение электрического сопротивления;
- измерение электрической емкости;
- измерение частоты переменного тока и коэффициента заполнения;
- измерение температуры (термопара, тип К);
- контроль целостности цепи;
- тестирование диодов;
- автоматический/ручной выбор диапазонов измерений.
Поверка мультиметра CMM-10 и сведения о методах измерений
Методы измерений с помощью мультиметров цифровых CMM-10 указаны в документе: «Мультиметры цифровые CMM-10. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым CMM-10:
- ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1E-16- 30 А.
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
- ГОСТ 8.558-2008 ГСИ Государственная поверочная схема для средств измерений температуры.
- МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 1e-8 до 25 А в диапазоне частот 20 — 1.7e8 Гц.
- МИ 1935-88 ГСИ Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1e-2 — 3e9 Гц.
- МИ 8.564-98 ГСИ. Государственная поверочная схема для средств измерений электрической емкости в диапазоне частот 1- 100 МГц.
- Техническая документация фирмы «Sonel S.A.», Польша.
Поверка осуществляется по документу МП-318/447-2012 МП «Мультиметры цифровые CMM-10. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 10 февраля 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке, указан в таблице.
Тип прибора |
Наименованиевоспроизводимой величины |
Диапазоны воспроизве- дения |
Предел допускаемой абсолютной погрешности |
| 1 | 2 | 3 | 4 |
| 0,000 – 320,000 мВ | ± (0,00006 · Uвых + 4,16 мкВ) | ||
| Калибратор универсальный
FLUKE 9100E |
Напряжение по- стоянного тока | 0,32001 – 3,20000 В
3,2001 – 32,0000 В 32,001 – 320,000 В |
± (0,00006 · Uвых + 41,6 мкВ)
± (0,000065 · Uвых + 416 мкВ) ± (0,000065 · Uвых + 4,48 мВ) |
| 320,01 – 1050,00 В | ± (0,00006 · Uвых + 19,95 мВ) |
| 1 | 2 | 3 | 4 |
|
Калибратор универсальный FLUKE 9100E |
Напряжение пере- менного тока |
32,001 – 320,000 мВ
0,32001 – 3,20000 В 3,2001 – 32,0000 В 32,001 – 105,000 В 105,001 – 320,000 В 320,01 – 800,00 В |
± (0,0004 · Uвых + 19,2 мкВ)
± (0,0004 · Uвых + 192 мкВ) ± (0,0004 · Uвых + 1,92 мВ) ± (0,0004 · Uвых + 6,3 мВ) ± (0,0005 · Uвых + 19,2 мВ) ± (0,0005 · Uвых + 63 мВ) |
|
Сила постоянного тока |
0,000 – 320,000 мкА
0,32001 – 3,20000 мА 3,2001 – 32,0000 мА 32,001 – 320,000 мА 0,32001 – 3,20000 А 3,2001 – 10,5000 А |
± (0,00014 · Iвых + 11 нА)
± (0,00014 · Iвых + 83 нА) ± (0,00014 · Iвых + 900 нА) ± (0,00016 · Iвых + 9,6 мкА) ± (0,0006 · Iвых + 118 мкА) ± (0,00055 · Iвых + 940 мкА) |
|
|
Сила переменного тока |
0,000 – 32,000 мкА
32,001 – 320,000 мкА 0,32001 – 3,20000 мА 3,2001 – 32,0000 мА 32,001 – 320,000 мА 0,32001 – 3,20000 А 3,2001 – 10,5000 А |
± (0,0007 · Iвых + 900 нА)
± (0,0007 · Iвых + 300 нА) ± (0,0007 · Iвых + 300 нА) ± (0,0008 · Iвых + 3,2 мкА) ± (0,0008 · Iвых + 32 мкА) ± (0,001 · Iвых + 480 мкА) ± (0,002 · Iвых + 3 мА) |
|
| Частота перемен- ного тока | 0,5 Гц – 10,0 МГц | ± (25 · 10-6 · Fвых) | |
|
Электрическое сопротивление |
0,0000 – 40,0000 Ом
40,001 – 400,000 Ом 0,40001 – 4,00000 кОм 4,0001 – 40,0000 кОм 40,001 – 400,000 кОм 0,40001 – 4,00000 МОм 4,0001 – 40,0000 МОм |
± (0,00025 · Rвых + 10 мОм)
± (0,0002 · Rвых + 20 мОм) ± (0,00015 · Rвых + 80 мОм) ± (0,0002 · Rвых + 800 мОм) ± (0,0002 · Rвых + 8 Ом) ± (0,0005 · Rвых + 100 Ом) ± (0,0015 · Rвых + 2 кОм) |
|
|
Электрическая емкость |
4,0001 – 40,000 нФ
40,001 – 400,00 нФ 400,01 нФ – 4,0000 мкФ 4,0001 – 40,000 мкФ 40,001 – 400,00 мкФ |
± (0,003 · Свых + 30 пФ)
± (0,003 · Свых + 160 пФ) ± (0,004 · Свых + 1,6 нФ) ± (0,005 · Свых + 16 нФ) ± (0,005 · Свых + 160 нФ) |
