Поверка оптических тестеров РУБИН в Казани
Назначение: для измерения средней мощности оптического излучения, определения затухания в волоконно-оптических системах передачи (ВОСП), для измерения средней мощности и определения затухания в процессе прокладки, эксплуатации и ремонта оптических кабелей и линейного оборудования в ВОСП.

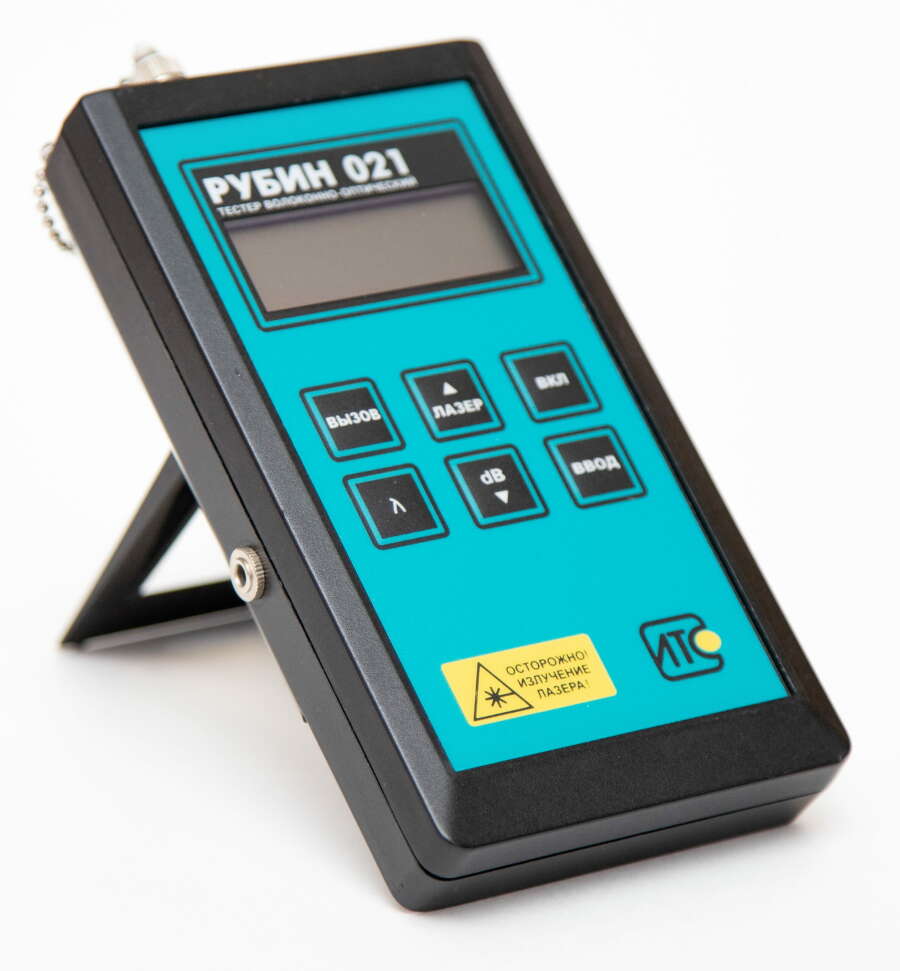

Поверка оптических тестеров РУБИН
Принцип действия тестеров основан на преобразовании электрических сигналов в оптические и обратном преобразовании световой энергии в электрический ток. Оптический
сигнал с известной длиной волны, созданный при помощи лазерного диода излучателя установленного на одном конце объекта или собственным источником данного объекта исследования, проходит через объект исследования и поступает на установленный на другом конце объекта фотодиод измерителя, в котором оптический сигнал преобразуется в электрический. Далее этот ток преобразуется в напряжение, усиливается и с помощью АЦП превращается в цифровой код, который обрабатывается микроконтроллером. На индикатор выводится информация о величине средней мощности или уровне средней мощности оптического сигнала на выходе. По разности уровней на входе и выходе объекта оценивается затухание оптического сигнала.
Тестеры состоят из источника оптического излучения и измерителя, которые конструктивно могут быть в одном корпусе или в разных. Источники предназначены для генерирования стабилизированного оптического излучения. Они различаются по длине волны оптического излучения и типу ВС. Измерители предназначены для измерения средней мощности оптического излучения и различаются по спектральному диапазону и диапазону измерения мощности.
Поверка тестеров осуществляется по методике поверки «МИ 2505-98 «ГСИ. Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки»».
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.585-2005 «ГСИ. Государственная поверочная схема для средств измерений. длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
- ГОСТ Р 51060-97 «Средства измерений средней мощности оптического излучения для волоконно-оптических систем передачи. Общие технические требования».
- ТУ 6658-010-44394296-02 «Тестер оптический «РУБИН». Технические условия».
