Поверка рефлектометра СОВА в Казани
Назначение: для измерения электрических параметров в симметричных и несимметричных телекоммуникационных и силовых кабелях с металлическими жилами и определения расстояний до мест сосредоточенных неоднородностей кабеля.
Поверка рефлектометра СОВА

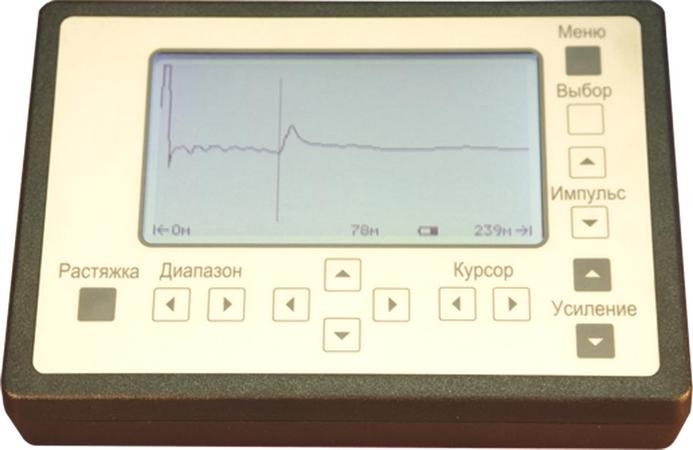

Рефлектометр представляет собой генератор импульсов, приемник отраженного сигнала и матричный экран, отображающий величину и форму принимаемого отраженного сигнала и позволяющий таким образом определить характер неоднородностей в кабеле и расстояния до места их сосредоточения по временной задержке отраженного импульса относительно зондирующего. Принцип действия рефлектометров основан на методе рефлектометрии — формировании испытательного сигнала с последующим измерением его параметров.
Отличительной особенностью рефлектометра является высокая чувствительность — отраженный сигнал амплитудой 0,3 мВ дает отклонение на весь экран, возможность растяжки любого участка измеряемого диапазона. Показания измерений отображаются на ЖК экране (128 х 240 точек) с подсветкой и могут храниться в памяти прибора (до 10 рефлектограмм).
В рефлектометре предусмотрен режим сравнения различных рефлектограмм, а также отдельный канал посылки импульсов для определения мест перепутывания жил. Во время измерения возможно использование режима «стоп-кадр», позволяющего рассмотреть неподвижное изображение сигнала.
Питание рефлектометров осуществляется от внутренних аккумуляторов или от сети.
Конструкция рефлектометров обеспечивает ограничение доступа к программному обеспечению, в целях несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений в соответствии с ГОСТ Р ИСО/МЭК 15408 — 2002.
Программное обеспечение
Программное обеспечение разработано изготовителем — версия 007 ПО и выполняет функции управления и математической обработки входных сигналов, на метрологические характеристики прибора не влияет.
Идентификационные данные программного обеспечения
| Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| sova | sova rus | V 10.00 | CS: 9CSD Hex | CRC16 |
Конструкция рефлектометров обеспечивает ограничение доступа к программному обеспечению, в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню — А по МИ 3286-2010.
Поверка осуществляется по документу «Рефлектометры «СОВА». Методика поверки» МП — РТ -25/441 — 2010, утвержденному ГЦИ СИ ФГУ “Ростест-Москва” в октябре 2010 г.
Основное оборудование, необходимое для поверки:
- генератор сигналов произвольной формы AFG3252, Госреестр № 32620-06;
- частотомер универсальный CNT-90XL, Госреестр № 31811-06;
- осциллограф цифровой MS06104A, Госреестр № 30681-06;
- аттенюатор Д1-13А, Госреестр № 9257-83.
| Наименование рабочих эталонов и вспомогательных средств измерений | Основные технические характеристики | |
| пределы измерения | класс, разряд, погрешность | |
| Г енератор сигналов произвольной формы AFG3252 | Диапазон частот от 10’3 Гц до 240 МГц; Диапазон амплитуд от 50 мВ до 5 В | ПГ + 5 • 10’7 |
| Частотомер универсальный CNT-90XL | Диапазон частот от 0,001 Гц до 46 ГГц | ПГ ± 5 • 10’7 |
| Осциллограф цифровой MS06104A | Диапазон установки коэффициента отклонения: от 2 мВ/дел до 5 В/дел; Диапазон установки коэффициента развертки: от 500 пс/дел до 50 с/дел; полоса пропускания до 1 ГГц | Погрешность установки напряжения смещения по вертикали:
± (0,5 U ± 2,0 мВ) %; погрешность курсорных измерений интервала времени: ± 0,0015 %; |
| Аттеню атор Д1 -13 А | Диапазон рабочих частот 0-30 МГц;
Динамический диапазон ослабления от 0 до 110 дБ |
Основная погрешность ослабления на постоянном токе 0,004 — 0,022 дБ |
Методы измерений с помощью рефлектометров «СОВА» указаны в эксплуатационном документе «Руководство по эксплуатации».
Нормативные документы
- Техническая документация изготовителя ООО «КБ Связь», Россия.
- Технические условия ТУ КБСВ.529561.002.
