Поверка систем измерительных Струна в Казани
Назначение: для измерений уровня, плотности, температуры, давления, объема и массы жидкостей, в том числе взрывоопасных, агрессивных и пищевых при учетно-расчетных и технологических операциях, а также для измерений уровня или сигнализации наличия подтоварной воды в резервуарах на автозаправочных станциях (АЗС), автомобильных газозаправочных станциях (АГЗС), нефтебазах, предприятиях пищевой, химической промышленности, а также передвижных поверочных лабораториях, в которых системы применяются как эталонное средство измерений II разряда согласно Государственной поверочной схеме для средств измерений уровня жидкости ГОСТ 8.477-82.
Поверка систем измерительных Струна

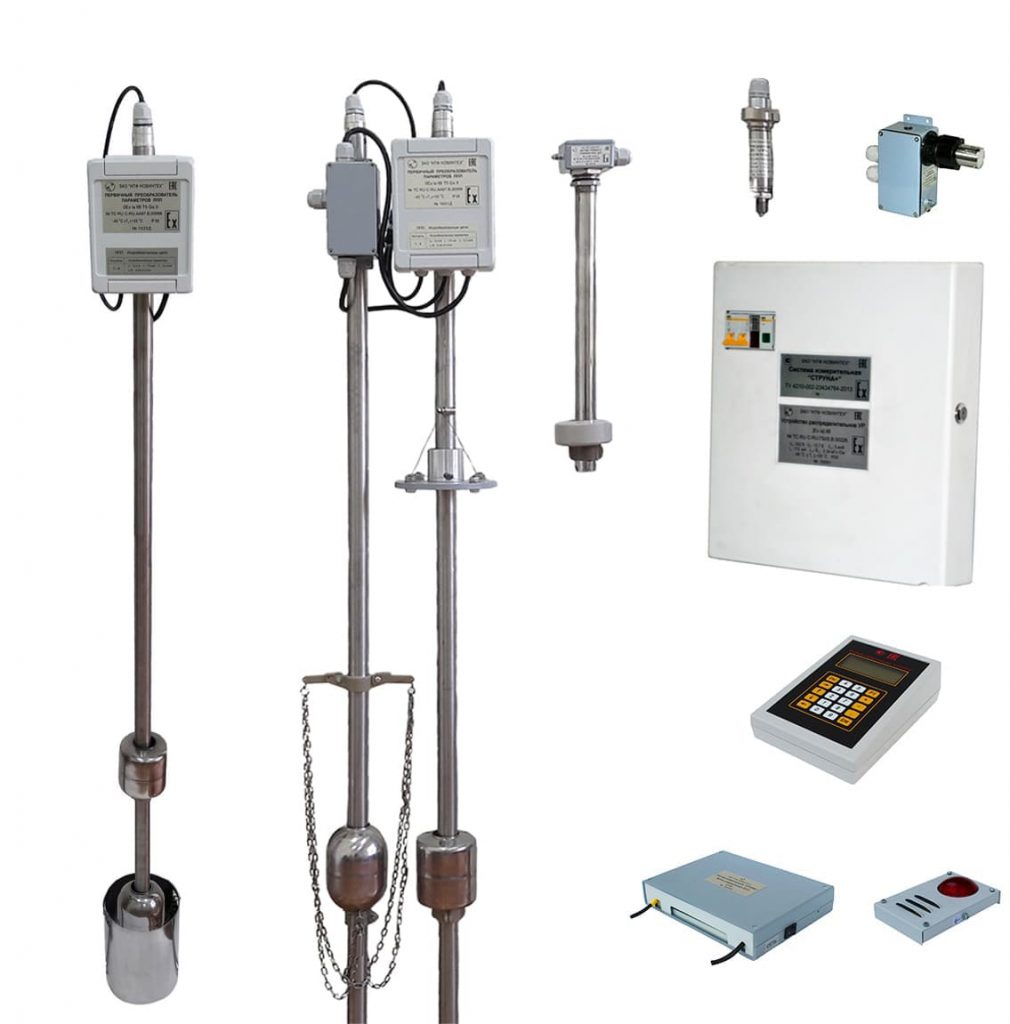

Система состоит из первичных преобразователей параметров уровня, температуры и плотности (111111), датчиков давления (ДД), датчиков горючих газов (ДГГ), коробки клеммной (КК), блока индикации (БИ), блока управления (БУ), устройства вычислительного (УВ), программного обеспечения «Система измерительная «СТРУНА» (ПО) для ПЭВМ (ПЭВМ в комплект поставки не входит).
ППП, УВ, БИ (или вместо БИ ПЭВМ с ПО) образуют каналы измерений уровня, плотности, температуры, уровня подтоварной воды, а также канал сигнализации уровня подтоварной воды.
ДД, КК, УВ, БИ (или вместо БИ ПЭВМ с ПО) образуют канал измерений давления.
ДГГ, КК, УВ, БИ (или вместо БИ ПЭВМ с ПО) образуют канал измерений концентрации взрывоопасных паров и газов.
Поверка систем производится в соответствии с документом «Системы измерительные «СТРУНА». Методика поверки КШЮЕ.421451.001 МП«, утвержденным ГЦИ СИ ФГУП «ВНИИМС» в октябре 2009г.
Основное поверочное оборудование:
- установки поверочные уровнемерные с диапазоном измерений до 19000 мм и пределами погрешности измерений от 0,2 до 0,5 мм;
- набор ареометров АНТ-1 с ценой деления ±0,5кг/м3 по ГОСТ 18481-81 с пределами погрешности измерений н0,5кг/м3 (без поправок) и ±0,Зкг/м3 (с поправками);
- набор термометров по ГОСТ 28498-90 с диапазоном измерений минус 40°С … +55°С и с пределами погрешности измерений ±0,2°С;
- манометры образцовые типа МО класса точности 0,15 и диапазонами измерений 0 … 0,25МПа и 0 … 2,5 МПа.
Межповерочный интервал: рабочих систем — 2 года, систем ддя градунровки резервуаров —1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
- ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
- ТУ 4210-001-23434764-2004 « Системы измерительные «СТРУНА». Технические условия»
